GRAPHTEC midi LOGGER รุ่น GL840
| Multi Input Model |
ถูกออกแบบมาเพื่อการใช้งานที่ต้องการบันทึกสัญญาณจำนวนหลายๆช่องสัญญาณพร้อมๆกัน ตัวเครื่องมีช่องสัญญาณมาตรฐาน 20 ช่อง (input 20 channels) และสามารถขยายได้สูงสุดถึง 200 ช่อง (Maximum up to 200 channels) สามารถแสดงผลกราฟและตัวเลขผ่านหน้าจอ TFT color LCD ขนาดใหญ่ 7 นิ้ว ทำให้สามารถสังเกตเห็นได้อย่างชัดเจน แผงควบคุมการทำงานถูกออกแบบให้เข้าถึงการปรับเปลี่ยนค่าต่างๆได้อย่างง่ายดาย GRAPHEC GL840 ใหม่นี้ยังสามารถเชื่อมต่อเข้ากับ GS Sensor ต่างๆได้ อาทิเช่น อุณหภูมิและความชื้น (GS-TH Temp/Humidity sensor), ความสว่างและยูวี (GS-LXUV Luminance/UV), กระแสสลับ (GS-DPA-AC AC Current Sensor) เป็นต้น นอกจากนี้ GL840 ยังรองรับการเชื่อมต่อแบบไร้สาย (Wireless Lan) เมื่อใช้อุปกรณ์เสริม ทำให้สามารถเข้าถึงข้อมูลภายในตัวเครื่องขณะทำการบันทึกผ่านทางคอมพิวเตอร์และอุปกรณ์เคลื่อนที่ได้อย่างง่ายดาย

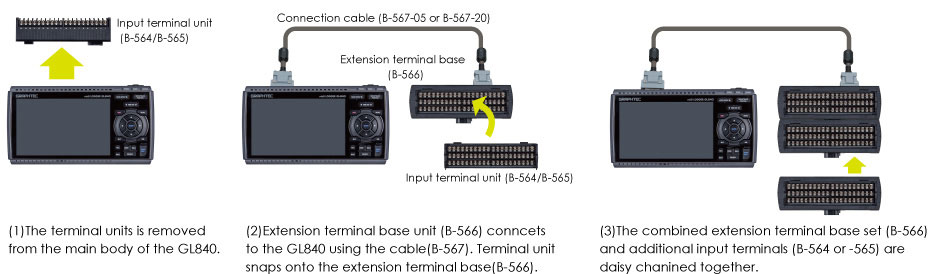

GRAPHTEC GL840 มาพร้อมกับช่องอินพุทสัญญาณมาตรฐาน 20 ช่อง และสามารถขยายช่องอินพุทสัญญาณได้สูงสุดถึง 200 ช่อง ด้วยเพียงการต่อร่วมกันกับอินพุทโมดูล B-564/B-565, สายเคเบิลต่อขยาย B-567-05 หรือ B-567-20 พร้อมกับชุดฐานรอง B-566 ตามภาพที่ปรากฎด้านล่าง

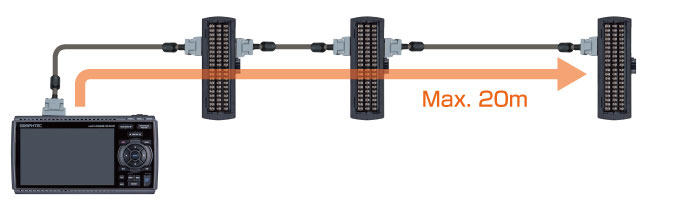

ลักษณะการต่อขยายข่องอินพุทสัญญาณสามารถต่อใช้อินพุทโมดูลต่อเข้ากันได้โดยตรงหรือใช้สายเคเบิลต่อขยาย B-567 ในกรณีที่จุดรับสัญญาณอยู่ไกลจากตัวเครื่อง ซึ่งสามารถต่อได้ไกลถึง 20 เมตร
GL840 สามารถเชื่อมต่อเข้ากับ GL Sensor สำหรับ GL100 ได้โดยตรง GS-TH เซ็นเซอร์อุณหภูมิและความชื้น / GS-3AT เซ็นเซอร์ความเร่งและอุณหภูมิ / GS-CO2 เซ็นเซอร์คาร์บอนไดออกไซด์ / GS-LXUV เซ็นเซอร์แสงและยูวี / GS-DPA-AC เซ็นเซอร์กระแสไฟ จึงทำให้ GL840 สามารถเลือกใช้เซ็นเซอร์ได้อย่างหลากหลายครอบคลุมงานทุกประเภท

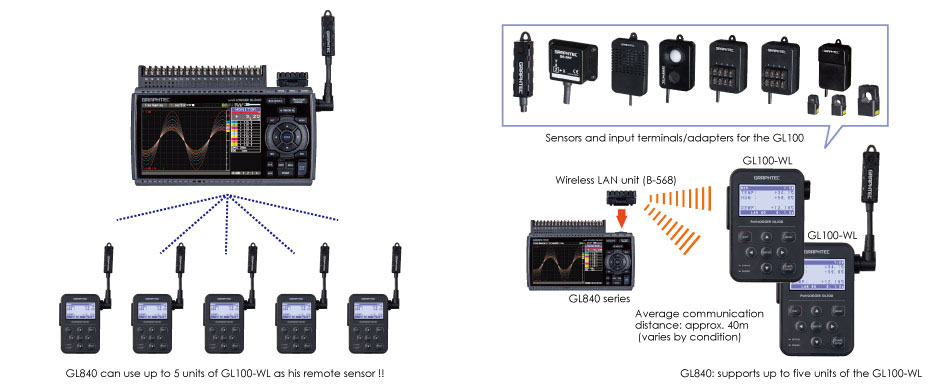

GRAPHTEC GL840 Series สามารถเชื่อมต่อแบบไร้สายด้วยอุปกรณ์เสริม Wireless Lan unit B568 ซึ่งสามารถเชื่อมต่อไร้สายได้หลายรูปแบบ ดังภาพที่ปรากฎด้านล่างเป็นการทำงานร่วมกับ GRAPHTEC รุ่น GL100 ขนาดพกพา โดยเชื่อมต่อกับ GL100 ได้สูงสุด 5 เครื่อง จากการเชื่อมต่อดังกล่าวทำให้สามารถบันทึกค่าสัญญาณในที่ห่างไกลหรือยากต่อการเดินสายสัญญาณ
ตัวอย่างการประยุกต์ใช้งาน GL840 ร่วมกับ GL100 แบบไร้สาย
บันทึกสัญญาณเพื่อวิเคราะห์การทำงานของเครื่องปรับอากาศ
GL840 บันทึกอุณหภูมิในตำแหน่งต่างๆภายในห้องขณะเครื่องปรับอากาศทำงาน เพื่อวิเคราะห์ความสามารถในการกระจายความเย็นของเครื่องปรับอากาศ ขณะเดียวกันด้วยการเชื่อมต่อกับ GL100 ซึ้งบันทึกอุณหภูมิและความชื้นภายนอกอาคารทำให้สามารถเปรียบเทียบอุณหภูมิภายในและภายนอกห้องได้ พร้อมกันนี้ยังสามารถเชื่อม GL100 อีกเครื่องเพื่อทำการบันทึกการใช้กระแสไฟของเครื่องปรับอากาศได้อีกด้วย
การแสดงข้อมูลไร้สายผ่านคอมพิวเตอร์ PC และอุปกรณ์เคลื่อนที่ Mobile Device
GRAPHTEC GL840 สามารถส่งข้อมูลค่าที่บันทึกต่างๆแบบไร้สายไปยังคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ได้ทันที (Realtime) ทำให้ผู้ใช้งานสามารเข้าถึงการเปลี่ยนแปลงค่าต่างๆ ( Remote monitoring )ได้ตลอดเวลา ดังภาพตัวอย่างด้านล่าง ผู้ใช้สามารถสังเกตุการบันทึกค่าสัญญาณอุณหภูมิไอน้ำ,อุณหภูมิของน้ำหล่อเย็น และอุณหภูมิของชุดทำความเย็น ของเครื่องจักร Gas Tubine ผ่านมือถือได้ตลอดเวลา
การเชื่อมต่อข้อมูลแบบไร้สาย ( Remote monitoring )โดยใช้ระบบเครือข่าย ( Network )
GL840 สามารถเชื่อมต่อไปยังระบบเครือข่าย LAN ( Local Area Network ) โดยใช้ Wireless LAN Access point

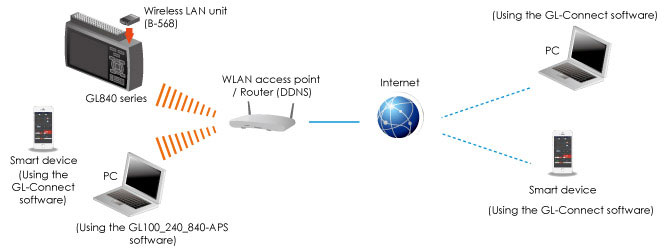

การเชื่อมต่อข้อมูลแบบไร้สาย ( Remote monitoring )โดยอินเทอร์เน็ต
การใช้ Router ซึ่งรองรับบริการ Dynamic DNS ทำให้ผู้ใช้สามารถสังเกตุและเข้าถึงข้อมูล ( Remote monitoring ) ผ่านอินเทอร์เน็ต นั่นทำให้ผู้ใช้งานสามารถเชื่อมต่อกับ GL840 ได้ทุกที่ทุกเวลา
โปรแกรมสามารถแสดงผลและปรับตั้งค่าต่างๆในการบันทึกสัญญาณได้อย่างยอดเยี่ยม สามารถเชื่อมต่อ GRAPHTEC GL series ทุกรุ่นได้สูงสุด 10 เครื่องพร้อมกัน นอกจากนี้ยังสามารถส่งค่าผ่านโปรแกรม Execel ได้อย่างสมบูรณ์แบบอีกด้วย

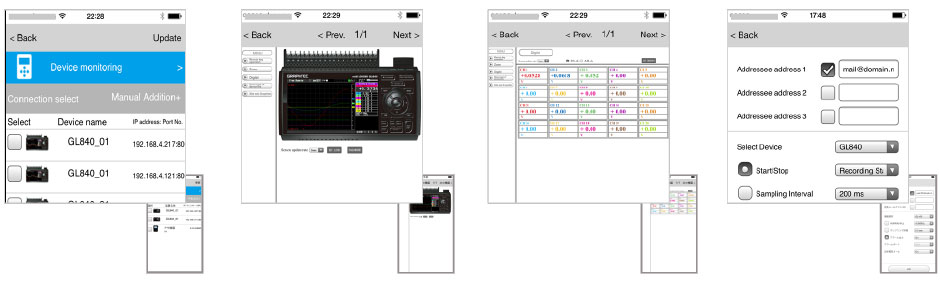

นอกจากโปรแกรมที่ทำงานบนคอมพิวเตอร์ GRAPHTEC ยังมีโปรแกรม application สำหรับอุปกรณ์เคลื่อนที่ (Mobile devices) สำหรับเชื่อมต่อเข้ากับ GL840 ทำให้สามารถติดตามค่าที่บันทึกต่างๆผ่าน GL840 ได้ตลอดเวลาอีกด้วย
|
|
 |
 |
